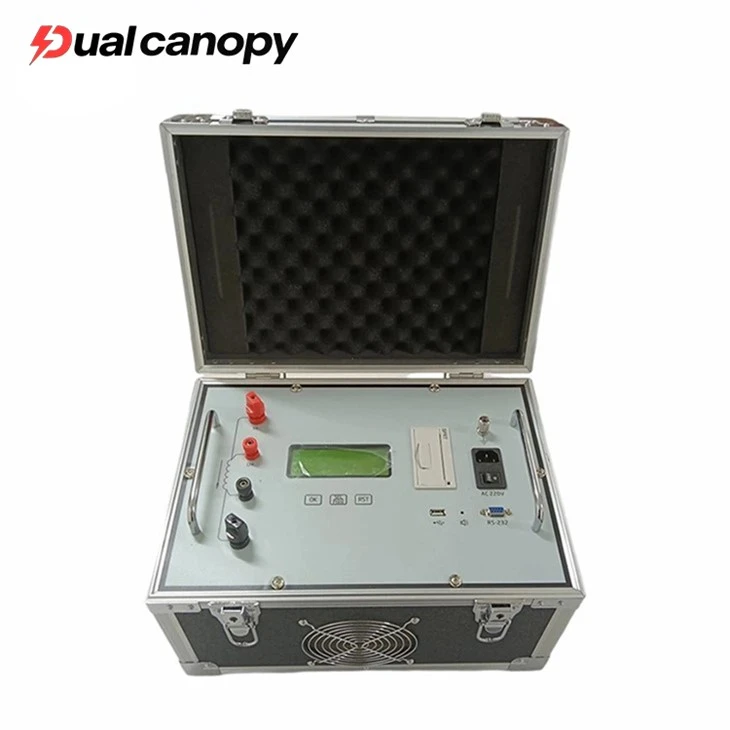

Tasavirtaresistanssin testauslaite

Dual Canopy Mechanic Electrical Engineering Co., Ltd. on yksi johtavista tasavirtaresistanssitestien valmistajista ja toimittajista Kiinassa. Voit vapaasti myydä täällä myytäviä alennustuotteita ja saada tarjous tehtaaltamme. Räätälöidyt tilaukset ovat tervetulleita.

Jokainen, joka on viettänyt aikaa muuntajien testaamiseen, tietää, miksi tasavirtaresistanssilla on merkitystä. Se paljastaa, ovatko sisäiset liitokset hitsattu kunnolla, ovatko johdot istukka oikein holkkeja vasten, ovatko käämikytkimen koskettimet puhtaat ja tiiviit ja onko käämin sisällä oikosulkuja.

Vanha tapa merkitsi QJ44:n kaltaisen kaksois{0}}käden sillan tasapainottamista-galvanometrin poikkeamien silmissä, näppäilemällä valitsimia, mikä tuntui ikuiselta. Yksi suuri muuntaja saattoi palaa puoli päivää ennen kuin luotit numeroon. Tasavirtaresistanssin testaajamme käyttää erilaista lähestymistapaa. Se käyttää korkeataajuista kytkentäsyöttöä, joka työntää tarpeeksi virtaa kyllästämään induktiivisen käämin muutamassa sekunnissa. Kun magneettisydän on kyllästynyt, laite laskee resistanssin automaattisesti. Suuri virta lävistää myös koskettimien pinnan hapettumisen, mikä antaa sinulle todellisen vastuksen ohuen oksidikalvon aiheuttaman väärän kohonneen lukeman sijaan. Tulos palaa nopeasti, käyttäjä pysyy turvassa ja numero on tarkka.

Tämän laitteen päivittäisessä käytössä:

Sähkölaitokset ja tuotantolaitokset - Toimitustoimistojen korjaus- ja testausryhmät käyttävät sitä päämuuntajien huollon aikana. Tehtaan sähkötiimit käyttävät sitä käyttöönottoa edeltäviin-tarkastuksiin ennen yksikön käyttöönottoa.

Muuntajien valmistajat*- Jokaiselle yksikölle tehdään pakollinen resistanssitestaus tuotantolinjalla ennen kuin se lähtee tehtaalta.

Rautatie- ja liikenneoperaattorit - Suurnopeusjuna-asemien{1}}huoltotiimit luottavat siihen vetomuuntajan huollossa reitin varrella.

Riippumattomat testausyritykset - Valtuutetut sähkötekniikan yritykset käyttävät sitä kolmannen osapuolen-validointi- ja sertifiointityöhön, jossa raporteilla on laillista painoarvoa.

Elämää-Säästävä purkausrakenne: Muuntajan käämit varastoivat valtavasti induktiivista energiaa. Kun katkaiset virran, se energia tulee takaisin tappavana jännitepiikinä. Pakkopurkauspiirimme maadoittaa tämän energian ennen kuin kukaan koskettaa johtoja, mikä pitää kenttätyöntekijät turvassa sähköiskuilta ja suojaa kytkettyjä instrumentteja vaurioilta.

Ei enää haamulukemia: Käämikytkimen koskettimet piiloutuvat usein öljy- ja hapettumiskalvon taakse, joka täyttää vastuslukemat. Testivirta, jonka työnnämme läpi, palaa tuon esteen läpi paljastaen todellisen kosketusvastuksen alla. Ilman tätä vaarana on, että hyvät laitteet voidaan ilmoittaa viallisiksi tai puuttua aito pintakontaminaation peittämä ongelma.

Leikkaa tunnit minuutteihin: Yhdistä kolmi-vaiheinen testisarja apumagnetoinnilla, ja 220 kV:n päämuuntaja, joka söi aiemmin kaksi tai kolme tuntia, valmistuu nyt alle kahdessakymmenessä minuutissa. Yksi operaattori, yksi asennus, tulokset, joihin voit luottaa.

Mitkä ovat tehtaan laitteet ja tarkastusmenettelyt?

Kun vierailin tehtaalla viime vuonna, kiinnitti huomioni kalibrointipenkkiin. Ne käyttävät jokaista yksikköä 0,01--luokan tarkkuusvastusstandardia vastaan, joka kattaa mikro-ohmia aina kilo-ohmiin asti, tarkistavat -6,5-numeroisen yleismittarin ja varmistavat korkean{10}}virran kanavat kalibroidulla shuntilla. Se ei ole markkinointia - katsoin teknikon hylkäävän levyn, koska se ajautui 3 mikroohmia toleranssin ulkopuolelle. Romumäärä yllätti minut, mutta insinööri selitti, että 220 kV muuntajilla työskentelevillä kenttätyöntekijöillä ei ole varaa huonoon lukemaan läpiviennissä.

Ikääntyvä huone oli kuumempi kuin odotin. Jokainen valmis instrumentti viettää 48 tuntia täydellä kuormituksella korkean lämpötilan{2}}kammiossa, mikä on lähinnä kontrolloitu kidutustesti. Tuotantopäällikkö kertoi minulle, että siellä menetetään noin kaksi prosenttia yksiköistä-kondensaattorit, jotka pullistuvat, juotosliitokset halkeilevat, lämpötyynyt, jotka irtoavat. Parempi ottaa ne kiinni kammiosta kuin antaa teknikon löytää ne keskiyön katkoksen aikana. Kysyin, näkevätkö asiakkaat koskaan näitä vikoja. Hän vain hymyili ja sanoi, että se on juuri se pointti.



Eräs kollegani oppi kovalla tavalla suoran yhteyden katkaisemisesta. Hänellä oli kiire, hän ei huomioinut paneelissa edelleen vilkkuvia purkuhälytyksiä ja veti johdot aikaisin. Muuntajan käämin taka-EMF kaarsi liittimien poikki, paistoi emolevyn ja heitti hänet takaisin reletelinettä vasten. Hän oli onnekas-vain mustelmia ja pelko. Nyt hän odottaa, että summeri hiljenee ja valo sammuu ennen kuin koskettaa mitään. Tuo 30-sekuntia tauko ei maksa mitään verrattuna sairaalamatkaan tai sulatettuun instrumenttiin.

Puristimen sijoitus näyttää itsestään selvältä, kunnes katsot aloittelijan klipsiä maalattuun holkkilaitteistoon ja ihmettelet, miksi numerot tanssivat kaikkialla näytössä. Pidän sarjassani pientä teräsharjaa juuri tätä varten. Kaavi alas paljaaksi metalliksi, ota kiinteä purema ja lukemat asettuvat välittömästi. Viisi sekuntia valmistautumista säästää viisi minuuttia pään-raapimisesta.

Hananvaihtimilla on oma persoonallisuutensa. Vaihdoin kerran asentoa ja aloitin mittaamisen, sitten raapuin päätäni vaiheiden välisistä epäjohdonmukaisista tuloksista. Vanhempi teknikko näytti minulle tempun, -juoksu kahva edestakaisin asennon läpi kolme tai neljä kertaa ensin. Tämä mekaaninen hankaus pyyhkii oksidikalvon pois koskettimista, ja vastusarvot putoavat tiiviiksi, toistettavaksi klusteriksi. Pieni tapa, suuri ero tiedon laadussa.

Mittausjohdot kuluvat. Jatkuva vetäminen kentällä kuluttaa sisäiset säikeet ajan myötä. Kierrä ne takaisin varovasti, ilman mutkia tai teräviä mutkia. Suorita jatkuvuuden ja vastuksen yleismittarin tarkistus aina silloin tällöin havaitaksesi heikkeneminen, ennen kuin se vääristää lukemaasi.

Pidä pöly ja kosteus poissa. Ulkona vietetyn päivän jälkeen pyyhi paneeli ja tuuletusaukot kuivalla liinalla. Jos yksikkö on käyttämättömänä viikkoja, säilytä sitä kuivassa paikassa ja kytke se päälle 30 minuutiksi kerran kuukaudessa poistaaksesi sisäänpääsyn kosteuden.

Kalibroinnilla on merkitystä, varsinkin alimmassa päässä. Lähetä johdot vuosittain metrologiseen laboratorioon tarkistettavaksi-alle 100 μΩ:n vastuslukemat helposti, ja uusi kalibrointi pitää mittaukset luotettavina.

Pre-Myynti: Suora puhe siitä, mitä todella tarvitset

Jos testaat 10 kV:n jakelumuuntajaa, ohjaamme sinut kohti 10 A:n yksivaiheista{2}}yksikköä. Se hoitaa työn ilman 50 A:n kolmivaiheisen järjestelmän kustannuksia ja valtaosaa. 220 kV:n päämuuntajille siirrämme kolmivaiheista-magnetointiapua,-koska jokaisen testin parranajotunnit maksavat itsensä nopeasti takaisin. Ei lisämyyntiä sen vuoksi.

Asennus ja ensimmäinen ajo

Lähetys sisältää yksityiskohtaisen käyttöohjeen ja johdotuksen esittelyvideon. Kun yksikkö saapuu, teknikko aloittaa videopuhelun ja opastaa sinua ensimmäisten kytkentöjen ja parametrien asettamisen läpi. Et jää tuijottamaan paneelia miettimään, mikä portti menee minne.

Kattavuus oston jälkeen

Pääyksiköllä on yhden vuoden-takuu. Tänä aikana korjaamme tai vaihdamme levyt veloituksetta sellaisten vikojen vuoksi, jotka eivät johdu käyttäjän virheestä-johtimien repeämisestä aiheutuneista palamisista ennen kuin käyttäjä on purkautunut. Ensimmäisen vuoden jälkeen tuki jatkuu tuotteen elinkaaren ajan.

K: Entä jos virta katkeaa testin aikana? Palaako instrumentti loppuun?

V: Ei. Laitteessamme on sisäinen automaattinen purkauspiiri, joka on suunniteltu sähkökatkoksia varten. Sisäinen rele kytkeytyy automaattisesti purkausvastukseen haihduttamaan energiaa heti, kun virta katkeaa, ja summeri antaa hälytyksen. Sinun tarvitsee vain odottaa hälytyksen loppumista ennen kuin irrotat johdot.

K: Testauksen aikana näytön vastusarvo vaihtelee, eikä se stabiloitu. Mitä minun pitäisi tehdä?

V: Kolme syytä: 1. Riittämätön latausaika; suuri kelan käämi tarvitsee aikaa kyllästyäkseen. Ole kärsivällinen. 2. Testipuristinta ei ole kiristetty tiukasti tai se on kiinnitetty maalatulle/ruosteiselle alueelle, mikä aiheuttaa muutoksia kosketusvastuksessa. 3. Käämikytkimen koskettimet ovat voimakkaasti hapettuneet. Suosittelemme vaihtamaan eri alueiden välillä useita kertoja ennen uutta testausta.

K: Mitattu kolmivaiheinen-tasavirtaresistanssin epätasapaino on standardin yläpuolella. Onko muuntaja viallinen?

V: Älä tee hätiköityjä johtopäätöksiä. Tarkista ensin, että johdot ja puristimet ovat hyvässä kunnossa; toiseksi varmista, että lämpötilamuunnos on tarkka; Jos ulkoiset tekijät suljetaan pois, käämikytkimen muuntajilla voi olla ongelmana käämikytkimen kontaktien huono kontakti. off-kuorman käämikytkimien muuntajien tapauksessa ongelma voi johtua sisäisestä lyijyjuotosta. On suositeltavaa yhdistää kierrossuhteen testaus ja kromatografinen analyysi kattavan diagnoosin saamiseksi.
