Mikä on Trace Moisture Analyzer?
Hivenkosteusanalysaattori mittaa vesihöyryä pitoisuuksina, joita useimmat laitteet eivät pysty erottamaan-tyypillisesti 0,1 ppm - 3 000 ppm kaasuissa, nesteissä ja kiinteissä dielektrisissä materiaaleissa. Korkeajännitesovelluksissa näillä luvuilla on merkitystä, koska kosteus on suhteettoman tuhoisaa sen pitoisuuteen nähden.
Muuntajaöljy havainnollistaa ongelman selvästi. IEEE Std C57.106-2015 huomauttaa, että liuennut kosteus noin 30 ppm voi alentaa dielektristä läpilyöntijännitettä yli puoleen. Mekanismi on suoraviivainen: vesimolekyylit polarisoituvat vuorottelevien sähkökenttien alla, luoden paikallisia johtumisreittejä, jotka lopulta muuttuvat täysiksi hajoamiskanaviksi. Öljy itsessään saattaa näyttää kirkkaalta ja testata normaalisti happamuutta, mutta siinä on kuitenkin tarpeeksi kosteutta vaarantaakseen koko eristysjärjestelmän.
SF₆-eristetyt kojeistot kohtaavat toisenlaisen uhan. Käyttöönoton yhteydessä IEC 60376 rajoittaa kosteuden 150 ppmv:iin, koska kaarienergia hajottaa veden vedyksi ja hapeksi, jotka sitten yhdistyvät SF₆:sta tulevan rikin ja fluorin kanssa fluorivetyhappoa muodostaen. Tämä happo hyökkää metalli-oksidipintoihin ja epoksivälikkeisiin ja tuottaa johtavia sivutuotteita, jotka heikentävät eristystä kuukausien tai vuosien aikana. Vaurio on usein näkymätön, kunnes osittainen purkaustesti osoittaa sen, jolloin GIS-kammio saattaa tarvita laajaa kunnostusta.
Mitä etuja tuotteella on, joista voi olla hyötyä käyttäjille?

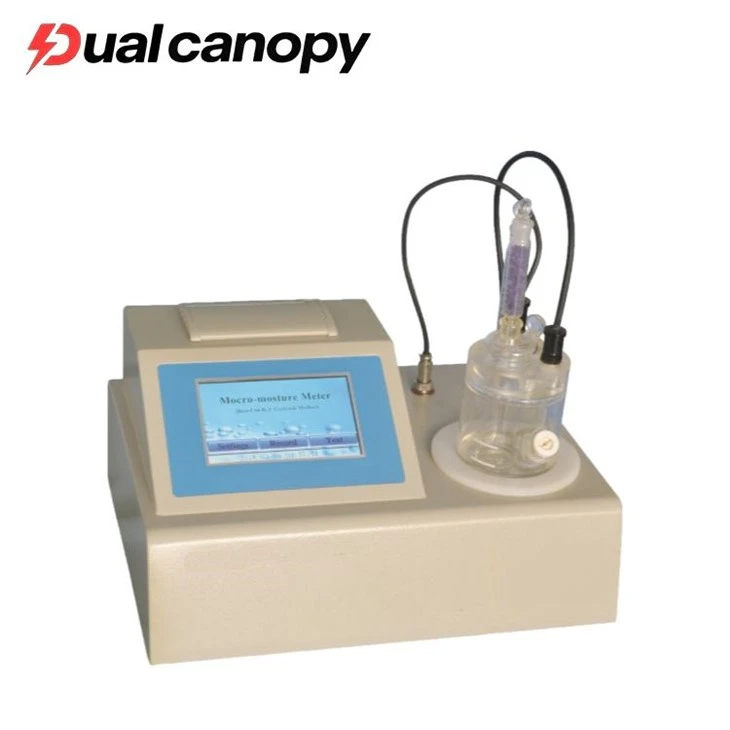

Karl{0}}Fischerin kulometrinen menetelmä on edelleen mittapuuna kosteuden määrittämisessä useista materiaaleista. SGWS-2 toteuttaa tämän lähestymistavan käyttämällä Linux-käyttöjärjestelmää käyttävää 32-bittistä sulautettua mikroprosessoria, joka hoitaa ohjauslogiikan ja tietojenkäsittelyn.
Laitteistoon kuuluu tarkkuusohjelma{0}}ohjattu virtalähde, joka tuottaa jodia sähkökemiallisesti titrauksen aikana. Tämän ansiosta laite pystyy ratkaisemaan kosteustasot osien -per-miljoonaa aluetta asti kohtuullisella nopeudella. Värillinen kosketusnäyttö digitaalisella näppäimistöllä käsittelee parametrien syöttämistä ja näyttää tulokset, kun taas sisäänrakennettu -mikrolämpötulostin leimaa jokaisen tietueen myöhempää hakua varten. Saatavilla on neljä laskentakaavaa eri otostyyppien ja raportointivaatimusten täyttämiseksi.
Yksikkö liitetään ulkoisiin tietokoneisiin standardiliitäntöjen kautta tiedonsiirtoa ja etäkäyttöä varten. Sitä käytetään öljylaboratorioissa, kemikaalien valmistuksessa, sähkölaitoksissa ja muissa ympäristöissä, joissa kosteudenhallinta vaikuttaa tuotteen laatuun tai laitteiden luotettavuuteen.Karl-Fischerin kulometrinen menetelmä on ollut kosteuden kosteuden vertailukohde 1950-luvulta lähtien, eikä sitä ole siirretty, koska mikään muu ei vastaa sen ominaispiirteitä. SGWS-2 suorittaa tätä kemiaa mikroprosessoriohjauksella, ja Linux-pohjainen järjestelmä käsittelee sekvensoinnin ja aritmetiikkaa.
Itse titrausta ohjaa tarkkuusvirtalähde, joka tuottaa jodia elektrodin pinnalle sen sijaan, että se lisäisi sitä byretistä. Tämä sähkökemiallinen kehitys tekee menetelmästä itsenäisen-ja kykenevän erottelemaan yksi-numeroisia miljoonasosia. Käyttäjä syöttää näyteparametrit värillisen kosketusnäytön kautta, seuraa titrauskäyrän muodostumista reaaliajassa ja saa aikaleiman tulosteen sisäisestä lämpötulostimesta. Neljä sisäänrakennettua-laskentarutiinia käsittelevät erilaisia näytematriiseja-muuntajaöljyä, voiteluaineita, liuottimia, kiintoaineita-ilman manuaalista kaavan syöttämistä.
Tietojen vienti tapahtuu tavallisten sarja- tai USB-liitäntöjen kautta PC:lle arkistointia tai LIMS-integrointia varten. Ympäristöt, joissa tällä on merkitystä, ovat ennustettavissa: öljylaboratoriot, jotka todistavat tuotteiden kuivuuden, kemialliset tehtaat, jotka hallitsevat reaktion kosteutta, sähkölaitokset, jotka seuraavat muuntajaöljyn tilaa. Kussakin tapauksessa mittaus ei ole vain laadun tarkistuspiste, vaan päätöspiste, joka määrittää, pysyykö materiaali käytössä vai kunnostetaanko se.
Missä Trace Moisture -analysaattoria käytetään?
| Sovellusskenaario | Kohdeväline | Tyypillinen kosteusalue | Hallitseva standardi |
|---|---|---|---|
| SF₆ Gas-Isolated Switchgear (GIS) käyttöönotto ja huolto | SF6, N2, CF4 | 1–1 000 ppmv | IEC 60376, IEC 60480 |
| Tehomuuntajan öljyn laadun arviointi | Mineraaliöljy, luonnollinen/synteettinen esteri | 1–200 ppm (vastaava Karl Fischer) | IEEE C57.106, IEC 60814 |
| Kaasu-Eristetyn siirtojohdon (GIL) eheyden testaus | SF6/N2-seokset | 5-500 ppmv | IEC 62271-204 |
| Kaapeliöljy- ja HVDC-muuntimen muuntajien eristysnesteet | Dodekyylibentseeni, silikoniöljy | 1–100 ppm | ASTM D7546 |
| Vety{0}}jäähdytteisen generaattorin tiivistekaasun valvonta | H2, CO2 | 0,1–500 ppmv | IEEE Std 67 |
| Paineilma / instrumenttiilman laatu sähköasemilla | Kuiva ilma | 1–2 000 ppmv | ISO 8573-3 |
| Laboratorio- ja T&K-laadunvalvonta | Erilaisia kantajakaasuja | 0,1–3 000 ppmv | ASTM E700-15 |
Mitä turvallisuuden merkitys käytön aikana sisältää?
| Ei | Varotoimet | Syy |
|---|---|---|
| 1 | Älä koskaan ylitä nimellistä tulopainetta(0,8 MPa vakio / 1,6 MPa valinnainen). Käytä mukana toimitettua painemittaria tuloaukossa. | Ylipaine-voi vaurioittaa anturin kalvoa ja mitätöidä takuun. |
| 2 | Älä altista anturia nestemäiselle vedelle tai öljyroiskeille.Jos testaat öljyn ylätilaa, käytä aina höyrynpoistoadapteria (mukana). | Kosketus nesteellä aiheuttaa Al₂O₃ nano-huokosrakenteen peruuttamattoman turpoamisen. |
| 3 | Huuhtele huolellisesti ennen jokaista mittausta.Vähintään 3 minuuttia nopeudella 0,5 l/min. | Putkissa oleva ympäristön jäännöskosteus (tyypillisesti 10 000–20 000 ppmv) aiheuttaa virheellisen korkeita lukemia. |
| 4 | Säilytä kuivausainekorkilla tulo- ja ulostuloaukoissa. | Jopa säilytyksen aikana hidas ympäristön kosteuden diffuusio voi kyllästää anturin ja pidentää lämpenemisaikaa seuraavalla käyttökerralla. |
| 5 | Käytä määritetyllä lämpötila-alueella (–20 asteesta +55 asteeseen). | Alle –20 astetta LCD-näytön vasteaika heikkenee; yli 55 astetta, anturin kalibrointitarkkuutta ei taata. |
| 6 | Kalibroi uudelleen vuosittaintai 8 000 käyttötunnin jälkeen sen mukaan, kumpi tulee ensin. | Sensorin poikkeama, vaikkakin vähäinen, kertyy ajan myötä. Vuosittainen uudelleenkalibrointi säilyttää jäljitettävyyden vertailustandardeihin. |
Miten huolto tulee suorittaa käytön jälkeen?
| Intervalli | Tehtävä | Tarvitaan työkaluja/osia | Arvioitu aika |
|---|---|---|---|
| Jokaisen käytön jälkeen | Korkki tulo-/poistoportit; pyyhi ulkopuoli kuivalla liinalla; lataa akku, jos alle 30 % | Kuivauskorkit (mukana) | 5 min |
| Kuukausittain | Tarkasta pikaliittimien O-renkaat-; tarkista rotametri roskien varalta | Vara-O-rengassarja (P/N: TAI-KIT-08) | 10 min |
| Neljännesvuosittain | Suorita nolla{0}}tarkistus käyttämällä korkean-puhtausluokan N₂ (<1 ppm H₂O, 99.999%); compare reading to gas certificate value | Kalibrointikaasupullo + säädin | 20 min |
| Vuosittain | Täysi uudelleenkalibrointi (5 pistettä) tehtaallamme tai valtuutetussa huoltokeskuksessa; laiteohjelmiston päivitys; anturien terveyden diagnostiikka | Palautustoimitus tai -palvelu paikan päällä | 1-3 arkipäivää |
| 3 vuoden välein (tai tarpeen mukaan) | Anturimoduulin vaihto | Vara-anturimoduuli (P/N: SM-AL2O3-V3) | 15 minuuttia (käyttäjän -vaihdettava) |
Miksi tämä Trace Moisture Analyzer erottuu joukosta?
1. Titrausmenetelmä: Kulonometrinen titraus (kulometrinen analyysi)
2. Näyttö: 5 tuuman 800*480 kapasitiivinen kosketusnäyttö
3. Elektrolyysivirran ohjaus: 0 ~ 400 mA automaattinen ohjaus
4. Mittausalue: 3ug ~ 100mg
5. Resoluutio: 0,1 ug
6. Tarkkuus: (10 µg - 1 000 µg) ± 3 µg; enintään 0,3 % yli 1000 µg
7. Tulostin: mikrolämpötulostin
8. Virransyöttöjännite: 220×(1±10%)V
9. Virtalähteen taajuus: 50×(1±5%)Hz
10. Teho:<40W
Oletko valmis yhteistyöhön sellaisen valmistajan kanssa, johon voit luottaa?
Olitpa alueellinen jakelija, joka laajentaa testaus- ja mittausvalikoimaasi, kansallinen laitos, joka standardoi yhdellä kosteusanalyysialustalla, tai EPC-urakoitsija, joka varustaa useita projektikohteita,{0}}meidät on suunniteltu palvelemaan mittakaavojasi.
📩 Pyydä tukkuhinnasto
📞 Puhu sovellusinsinöörille:+86 13603329412
🏭 Varaa virtuaalinen tehdaskierros
📦 Sähköposti:dylan@dualcanopy.com
Tuotteen kuvaus
Q1: Mikä on tilausten toimitusaika?
A:Vakiomallit toimitetaan 3-7 päivässä; räätälöidyt yksiköt vaativat 10–20 päivää.
Q2: Tarjoatko OEM/ODM-palveluita?
A:Kyllä, voimme mukauttaa tarpeitasi, mukaan lukien OEM ja ODM.
Q3: Voiko tämä analysaattori mitata muuntajaöljyn kosteutta suoraan?
A:Analysaattori mittaa kosteuttakaasufaasi. Muuntajaöljylle tarjoamme aheadspace-tasapainosovitin(sisältyy vakiovarustesarjaan), joka poistaa vesihöyryn öljynäytteestä valvotussa lämpötilassa.
